Poradnik: Jaki oplot wybrać - część 2

Dziś kolejna część naszego poradnika o tym jak dobierać odpowiednie oploty! Zapraszamy do lektur :)



Kiedy będziemy chcieli zastosować oplot jako dodatkową ochronę naszych kabli ważnym będzie przed czym chcemy je chronić. Oploty mogą chronić kable przed:
  • fizycznym uszkodzeniem, przecięciem, przetarciem,
  • temperaturą
  • działaniem pól elektromagnetycznych.


Postaramy się opisać każde z tych zagrożeń i jak się przed nim zabezpieczyć.
USZKODZENIA FIZYCZNE
Jeśli chcemy ochronić kable przed przetarciem np. o krawędzie obudowy, musimy zwrócić uwagę na wytrzymałość oplotu, który będziemy zastosować. Tu z pomocą przyszedł nam producent oplotów, który zestawił wszystkie swoje produkty w tabeli, w której przedstawił w formie graficznej odporność  poszczególnych oplotów na przecieranie. Tabelę można zobaczyć  pod adresem http://techflex.com/prodcomp.asp
Z tabeli jasno widać, że najprostsze oploty PET nie zapewniają ochrony przed przetarciami o ostre krawędzie, lepszym rozwiązaniem są oploty gęsto tkane!

Ten rodzaj oplotów jest zrobiony z tego samego materiału co oploty PET ale jest gęściej tkany przez co jest bardziej kryjący ale i również mniej rozciągliwy. Trzeba odpowiednio dobrać rozmiar oplotu do rozmiaru chronionych kabli.
Jeśli jednak i ten oplot nie spełnia naszych wymagań możemy zobaczyć oploty Heavy Duty.


Te nie są już tkane z delikatnych nitek tylko z owalnych pasków tworzywa o szerokości około 1m. Taki rodzaj wykonania zapewnia naprawdę dużą odporność na przetarcie. Jednak z powodu kształtu i wielkości użytych włókien nie chroni przed wniknięciem drobnych kawałków metalu czy piasku. Mimo to nasi klienci stosowali te oploty jako ochronę kabli zasilających w czasie postoju na pycie lotniska samoloty. Oplot zabezpiecza kable przed częstym tarciem o asfalt i betonowe krawężniki. Stosowano je również na kable zasilające na budowie, gdzie często przeciągane kable ocierały się o ostre krawędzie ścian i metalowych konstrukcji.

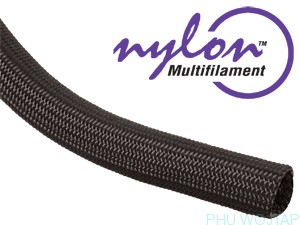

W przypadku gdy zachodzi potrzeba ochrony przed drobnymi wiórami metalu czy piachem z pomocą przyjdą oploty typu Dura-Flex do zastosowań przemysłowych lub Nylon Multifilment do zastosowań bardziej specjalistycznych i ozdobnych.



Gęsto tkany gruby nylon zabezpieczy kable przed wpływami pogody, promieniami UV i przetarciami. Dura Flex często jest stosowany w maszynach budowlanych gdzie potrzeba wytrzymałych, elastycznych, giętkich i lekkich zabezpieczeń na kable, przewody ciśnieniowe i tłoki różnych ruchomych części i elementów. Tu niestety trzeba pamiętać o dobrym doborze średnicy oplotu. Jest on bardzo gęsty i ścisły a tym samy nie jest rozciągliwy. Natomiast Nylon Multifilment posiadający praktycznie te same właściwości fizyczne ale dostępny w mniejszych średnicach i większej liczbie kolorów stosowany jest w urządzeniach elektrycznych i elektronicznych. Często można go zobaczyć na kablach zasilających bądź słuchawkowych.
W ekstremalnych przypadkach do zabezpieczenia możemy użyć oplotów zrobionych ze stali nierdzewnej. Są to oploty typu Stainless Steel.


Właściwości mechanicznych stali raczej nikomu nie trzeba opisywać, chyba wszyscy w swoim życiu zetknęli się z tym materiałem. Oplot zrobiony jest z cienkich drucików, których średnica i ilość zależy od rozmiaru oplotu. Oploty są rozciągliwe i mogą się dopasować do różnych średnic chronionych przedmiotów. Są również stosunkowo giętkie więc nie ma problemu z odpowiednim wygięciem i dopasowaniem. Należy natomiast pamiętać, że jest to ciężki oplot, którego waga może przewyższać wagę chronionych przewodów, co czasami może sprawiać spore problemy.


Przedstawione oploty nie wyczerpują oferty firmy Techflex, pozostałe produkty przeznaczone do pracy w ciężkich warunkach można zobaczyć pod adresem http://techflex.com/land_hvyduty.asp

W kolejnym odcinku naszego mini poradnika zajmiemy się oplotami odpornymi na temperaturę.
